Ejercicios placa protobort

placa protobord

Aqui hay algunos ejercicios con la placa protobort hechos en tinkercad

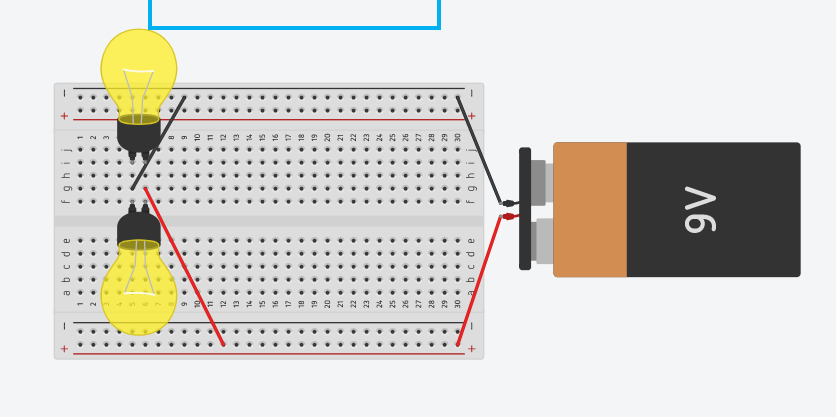

Circuito serie

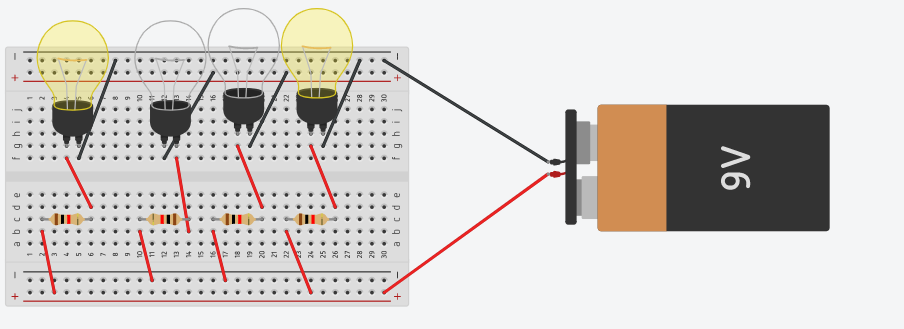

Circuito paralelo

Documento 1

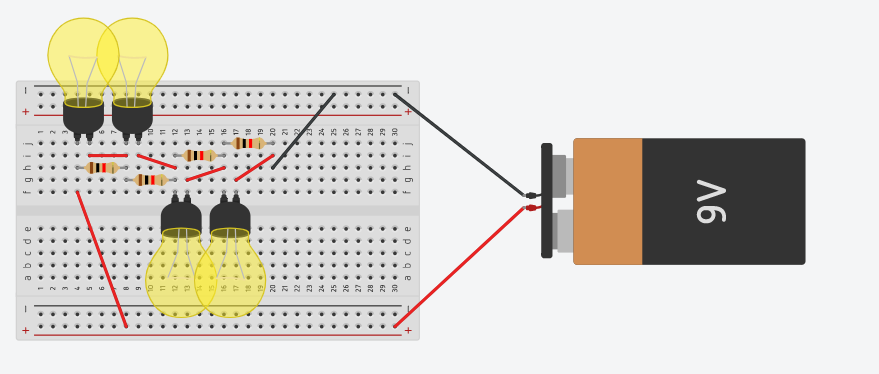

1.- En el siguiente circuito responde

¿Que ocurre en cada rama?

Que están todos conectados por varios cables a parte de los internos de la placa.

Da una explicación del

comportamiento de este circuito

2.- En el siguiente circuito

¿Que ocurre a medida que subimos y bajamos el

potenciómetro?

Que la intensidad varía

Da una explicación del comportamiento de este circuito

considerando todos los casos posibles.

A medida que variamos el potenciómetro podemos subir o bajar la intensidad.

Cuando ponemos mucha resistencia en el potenciómetro la intensidad es baja por lo que la bombilla se encenderá poco o no lo hará.

Pero cuando ponemos poca resistencia la intensidad es alta y la bombilla iluminara mucho.

3

En el siguiente circuito coloca cuatro LEDs de manera que solamente se iluminen los que

están en las posiciones L1 y L4

• ¿Como hemos colocado las polaridades de L2 y L3? ¿Que les ocurre?

Las colocamos en polaridades inversas, por eso no se encienden.

• Pon la fuente de alimentación a 9 v ¿Que sucede? ¿Por qué?

• Si disminuyo el valor de la resistencia ¿Que ocurre? Razona la respuesta

• Si aumento el valor de la resistencia ¿Que ocurre? Razona la respuesta

Práctica 2

Práctica 2

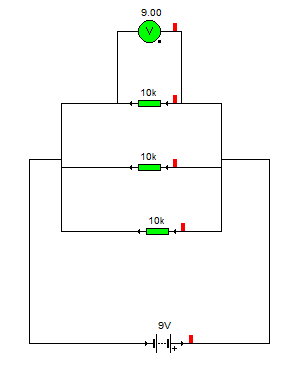

Ejercicio 1

En el siguiente circuito:

-  ¿ Cúal será la caída de tensión de R3? ¿ Y R2? Es de 3,333k

1: Rt = 1: R1 + 1:R2 +1:R3

1: Rt= 1: 10k +1: 10k +1: 10k = 3: 10 = 3,333k

It = Vt:Rt It= 9:3.333 It= 2.700 A

Vt= V1 = V2= V3

- ¿ Cúal será el valor de la pila?

El valor de la pila es de 9v

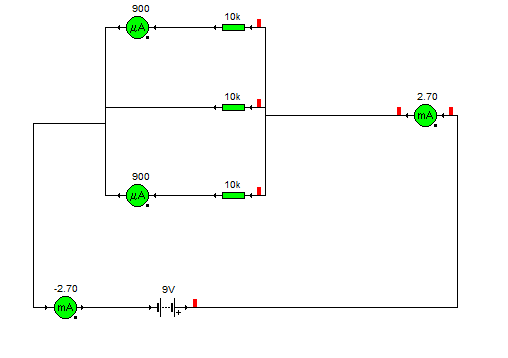

Ejercicio 2

- ¿ Cúal será la intensidad que sale de la pila? La intensidad de la pila es 2,70A

- ¿ Cúal será la intensidad que circula por R2?

1: Rt = 1: R1 + 1:R2 +1:R3

1: Rt= 1: 10k +1: 10k +1: 10k = 3: 10 = 3,333k

It = Vt:Rt It= 9:3.333 It= 2.700

Vt= V1 = V2= V3

I2= V2:R2 V2= 900: 10 = 90 A

- ¿ Caídas de tensión de cada resistencia?

Serán de 2,700 las tres.

Práctica 3

- ¿ Cuáles serán las intensidades de R2 y R3?

I2 = V:R I2= 2.25: 10 I2 =0.225A

I3= V:R I3=2.25:10 I3= 0.225A

- ¿Caída de tensión de R1?

V1= I1xR1 V1= 225000x20 V1=4500000 v

- Calcula la potencia de R1

P=VxI P= 4500000x225000 P=1012500000000w

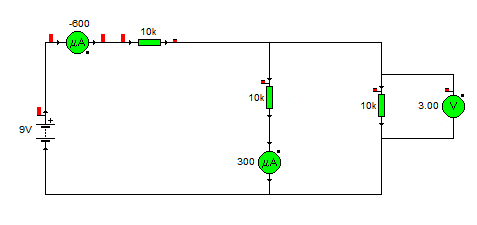

EJERCICIO 4

-¿Cuál es la corriente que circula por R3?

I3=V3:R3 I3= 3x10 I3=30A

-¿Cuál es la caída de tensión en R2?

V2=I2xR2 V2=300000x10 V2=3000000v

-¿Cuál es la caída de tensión en R1?

V1=I1xR1 V1=600000x10 V1=6000000v

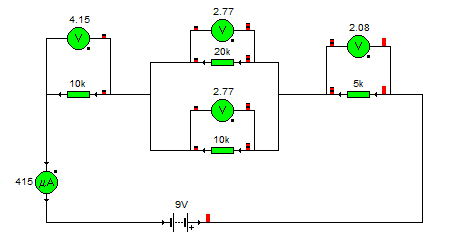

EJERCICIO 5

¿Cuál será la intensidad que circula por R3? ¿Y por R4?

La intensidad de R3 es de 277000A y de R4 es de 415000A

EJERCICIO 6

¿Cuáles son las caídas de tensión de R2 y R3?

De R2 es 2.77v  y de R3 es 2.77v

Calcula la potencia consumida por R4

I4=V4:R4 I4:2.08:5 I4= 0.416A

P=IxV P= 0.416x2.08 P=0.865w

Práctica 1

PRÁCTICA 1

1 Vamos a practicar las medidas de intensidades y tensiones. Monta el siguiente circuito en Crocodrile.

a) ¿Cuánta tensión entrega el generador al circuito?

El generador entrega 9v.

b) ¿Cuánta tensión utiliza la bombilla 1? Responde a continuación.

La bombilla uno utiliza 4,5v.

c) ¿Cuánta tensión utiliza la bombilla 2? Responde a continuación.

La bombilla dos utiliza 4,5v.

d) ¿ Qué intensidad de corriente recorre el circuito? Responde a continuación.

La intensidad del circuito es de -45A.

e) En este cicuito que ocurrirá si se funde una bombilla.

f) ¿Qué conclusión obtienes del valor de las tensiones e intensidades de un circuito en serie?

g) ¿Qué ocurrirá si se disminuye la tensión de la pila a 5v? Anota los valores de las caídas de tensión
e intensidades.

PRÁCTICA 2

2) Monta un circuito en Crocodrile con una pila, un interruptor y una bombilla. Mide la intensidad que circula por el circuito y la tensión de la pila.

CONTESTA:

V(pila)= 9v

I(circuito)=90mA

R (bombilla)=0,1

P(bombilla)=810w

PRÁCTICA 3

Monta el siguiente circuito e introduce los amperímetros y voltímetros necesarios para:

I1=45mA

I2=25mA

V1=4,5v

V2=4,5v

Vt(V1+V2)=9v

PRÁCTICA 4

Monta el siguiente circuito en Crocodrile y mide o calcula las siguientes magnitudes:

1. La intensidad de corriente en el circuito.
2. Las tensiones en cada resistencia.
3. Las intensidades en cada resistencia.
4. Las potencias consumidas en cada resistencia.

A la hora de montar el circuito me estalla una resistencia.

PRÁCTICA 5

a) La intensidad de corriente total en el circuito: b) Las tensiones en cada resistencia: c)Las intensidades en cada resistencia: d)Las potencias consumidas en cada resistencia.

En este ejecicio me pasa lo mismo

Tipos de resistencias en un circuíto electrónico

Las resistencias dentro de los circuitos electrónicos son componentes pasivos, y podemos distinguirlas en:

- Resistencias de hilo bobinado: Fueron de las primeras en fabricarse, y aún se utilizan cuando se necesitan potencias algo elevadas. Están construidas por un hilo conductor bobinado en forma de hélice o espiral sobre un sustrato cerámico.

- Resistencias de carbón pesado: Fueron también de las primeras, están construidas en su mayor parte por grafito en polvo, el cuál se prensa hasta formar un tubo. Son las peores resistencias  y producen mucho ruido



- Resistencias de películas de carbón: Es muy habitual hoy en día,  es utilizado para valores de hasta 2 vatios. Se utiliza un tubo cerámico sobre el que se deposita una película de carbón.

- Resistencias de película de óxido metálico:  Son muy similares a las de película de carbón en cuanto a su modo de fabricación, pero son más parecidas, eléctricamente hablando a las de película metálica. Se hace igual que las de película de carbón, pero sustituyendo  el carbón por una fina capa de óxido metálico. Son más caras que las otras y menos habituales. Se utilizan en aplicaciones militares o donde se requiera gran fiabilidad, porque la capa de óxido es muy resistente a daños mecánicos y a la corrosión.

- Resistencias  de película metálica: Este tipo es el más usado hoy en día, con unas características de ruido y estabilidad mejoradas con respecto a las anteriores. Tiene un coeficiente de temperatura muy pequeño, también soportan mejor el paso del tiempo. Se fabrican este tipo de resistencias de hasta 2 vatios de potencia, y con tolerancias del 1%.

 - Resistencias de metal vidriado: Son similares a las de película metálica, pero sustituyendo la película metálica por otra compuesta por vidrio con polvo metálico. Como principal características podemos destacar su gran comportamiento ante sobrecargas de corrientes, que puede soportar mejor por su inercia térmica que le confiere el vidrio.

- Resistencias dependientes de temperatura:   Aunque todas las resistencias, en mayor o menor grado, dependen de la temperatura, existen unos dispositivos específicos que se fabrican  específicamente para ello, de modo que su valor en ohmios dependa ``fuertemente´´ de la temperatura.

A estas se les conoce como termisores que poseen unos coeficientes de temperatura muy elevados, ya sean positivos o negativos.

Si son negativos implica que la resistencia del elemento disminuye según sube la temperatura, y si son positivos aumentan su resistencia con el aumento de la temperatura. Esto ocasiona problemas, como el conocido efecto de ``avalancha térmica´´ que sufren algunos dispositivos semiconductores cuando se eleva su temperatura lo suficiente, que puede destruir el componente.

NTC

PTC
